Raspberry Pi Network Music Player with Volumio on YouTube Music plugin #1



준비물

1. Raspbarry Pi 4B 4G

    ※ 3B 모델로도 동일하게 작업 했었으니 남아 도는 3B로 해도 좋을듯



2. DAC : IQAudio DAC Pro (https://www.devicemart.co.kr/goods/view?no=13237161)

    ※ 라즈베리파이 만으로도 가능하지만 이왕 만드는거 좋은 음질을 위해 가성비 평이 좋은 IQAudio DAC 보드 추가



3. Display : 라즈베리파이용 3.5인치 TFT 디스플레이 (https://www.devicemart.co.kr/goods/view?no=1376592)

    ※ 현재 재생되는 곡 정보가 표시되면 더 좋을 듯 해서 추가 했지만, 라즈베리안 OS에서 기본으로 드라이버를 제공하지

        않아서 드라이버 올리고 레졸루션, 켈리브레이션,  로테이션 관련한 작업에 애를 좀 먹었다.
    ※ 이 글을 쓰게된 이유, 자료를 찾아서 이것 저것 시도해 보다가 바빠서 중단 했다가 다시 하게 되면 다 까먹고

        처음부터 자료를 찾아 보고 여기저기 커뮤니티 뒤지고 반복했던 것을 기록하여 정리 하고자 함



4. Amplifier Board : TPA3118D2 Class D 스테레오 2채널 파워 오디오 앰프 모듈 (https://www.devicemart.co.kr/goods/view?no=1386028)

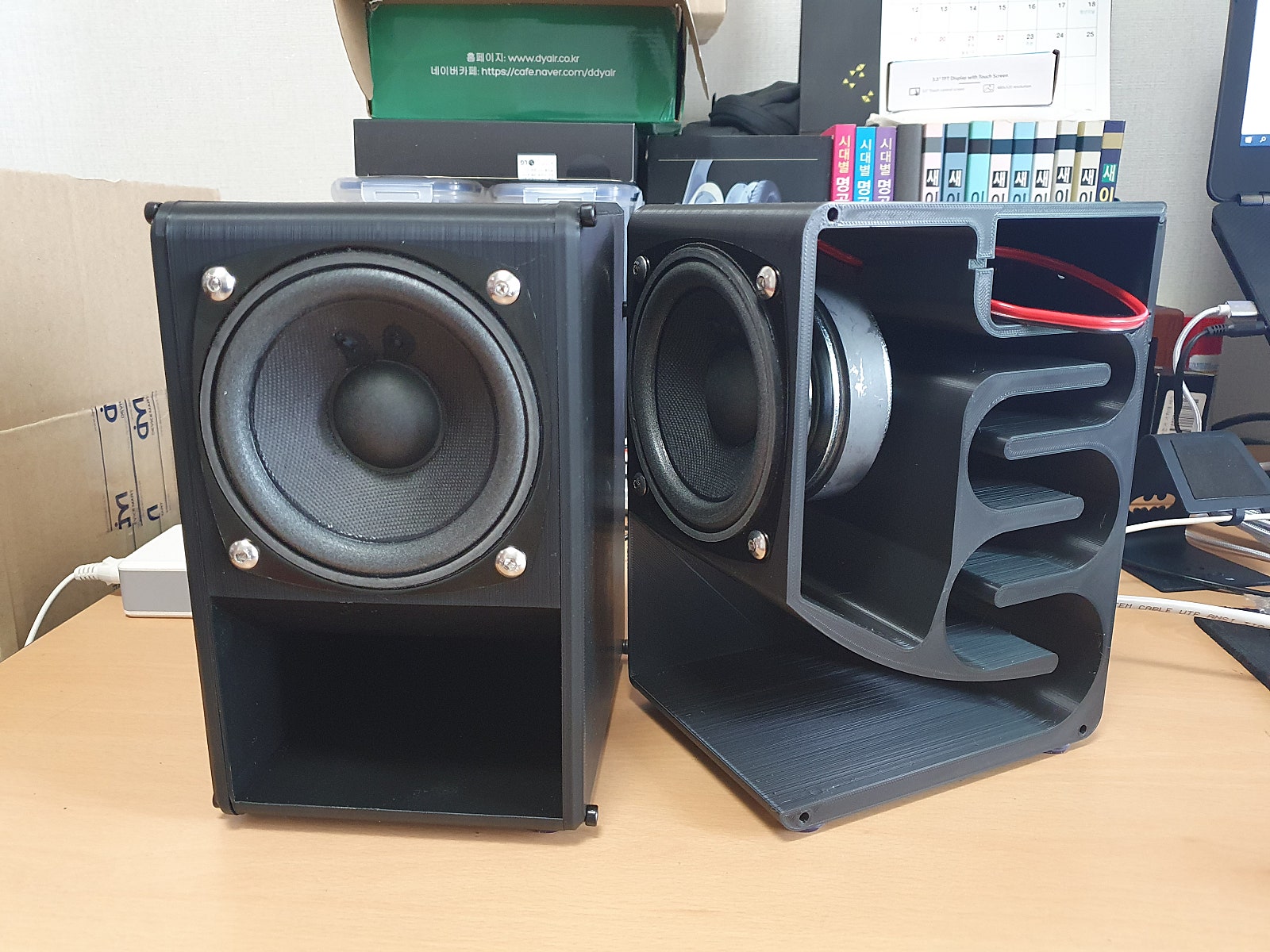

   ※ 패시브 스피커 출력  : 4" Back Horn Speaker V2.0 :  https://www.thingiverse.com/thing:4750820

  ※  유닛 : 삼미전자 4인치 풀레인지



5. VU Metter Board (https://ko.aliexpress.com/item/32838608263.html)

   ※ 음량을 아날로그 게이지로 보여주는 장치, 따뜻한 느낌의 주황색 조명이 래트로한 느낌을 주는 악세사리

       앰프가 동작 하는데 필수 요소는 아니지만... 유튜브에서 영상을 보고 이건 꼭 넣고 싶었다.



5. Power : 95W 3체널 SMPS (MORNSUN LM100-10C051515-30 : https://www.devicemart.co.kr/goods/view?no=12709762&srsltid=AfmBOorPsd_ypoOJLGOAa3jOfX7vuScJ64Ymg_dr1fmFS7rS-EeKf2Gz)

   ※ 라즈베리파이, 앰프, VU메터 보드 모두 유효 전압 범위가 제각각 이어서 3체널 저렴한 제품을 찾는데도 힘들었음



기타 여러가지 부품과 도구가 필요 하지만 굵직한 준미물은 이정도 였던 것 같다.

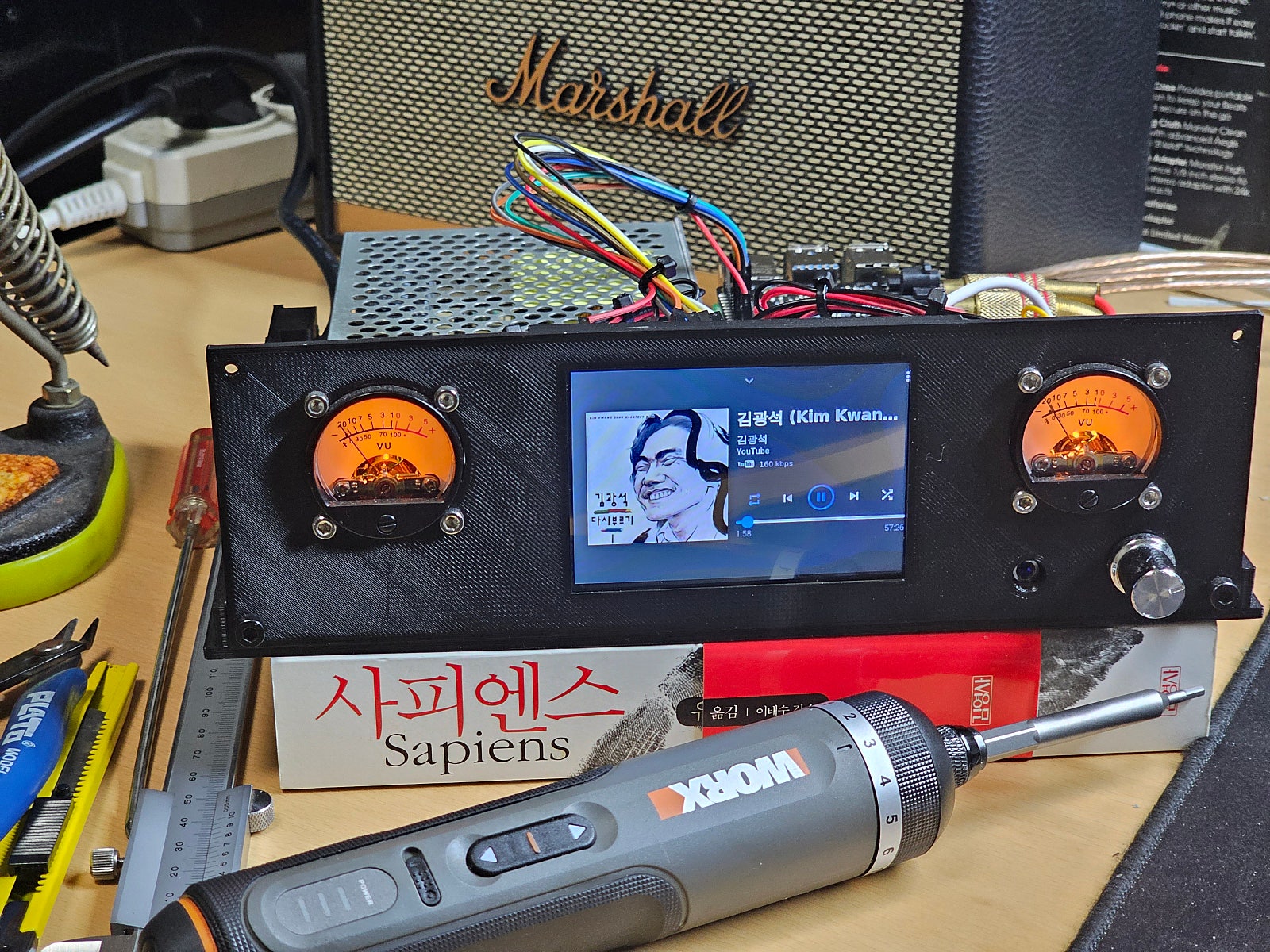

아직 뚜껑을 덮지는 못했지만 원하는 대로 동작을 하고 있음.

동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.





다음 편에서 볼루미오 설치 부터 Display 설정을 위해 했던 수많은 삽질을 정리해서 올려보겠습니다.



3.5인치 TFT LCD Display 설치 관련 내용은 2025년 2월 기준으로 정리해서 과거 작성했던 글을 업데이트 하였습니다.

https://opensrc.tistory.com/216

Raspberry Pi 3B+ 3.5" TFT LCD Tuch Display Install on Volumio



많은 도움 되시길...



끝.
